激光加热超高温材料熔点测试仪

激光加热超高温材料熔点测试仪

(一)测试原理

利用激光加热和气体悬浮方法对高温材料进行无容器工艺熔化后,如下图所示;高速高温计精确获取被测试材料在凝固冷却过程中的凝固冷却温度曲线,通过冷却过程中的材料发出的潜热峰来获得材料的熔点温度,并进一步通过熔点温度来标定其他的温度。

激光加热超高温材料熔点测试仪

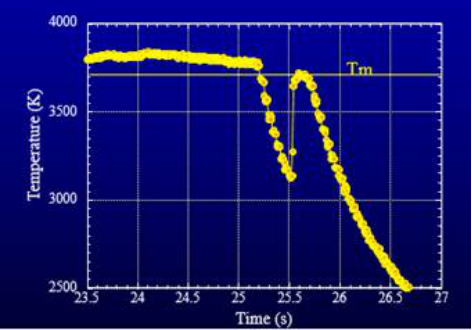

凝固冷却温度曲线


(二)研发应用及构成

激光悬浮炉主要是针对针对新型材料聚合,研究新材料的结构与物理特性(熔点)而设计。

经过配比的材料,研磨、制粉、烘箱加热、通过压片机压成片后,放入加热喷嘴中,通过2束或者3束激光高温加热,将材料加热成融溶状态,通过合适流量的特定气体(如氧气、氩气、氮气等),使融溶体悬浮,然后快速冷却。从而得到所需要的研究样本或产品。

该系统主要包含以下4个部分:

加热单元 – 激光器及光路,配套的水冷机

悬浮单元 – 悬浮炉、气体流量计及真空单元

监控单元 – 摄像机、温度监控、以及压力表显示

控制单元 – 激光控制器、气体流量控制器、软件、计算机等


激光加热超高温材料熔点测试仪

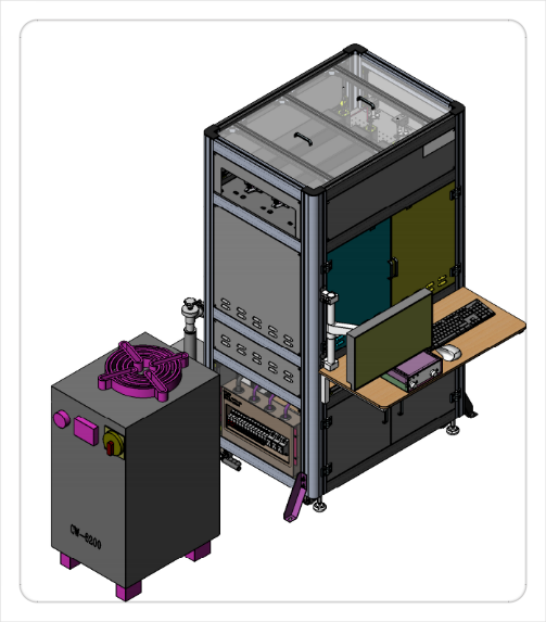

设备外形布局图


激光加热超高温材料熔点测试仪

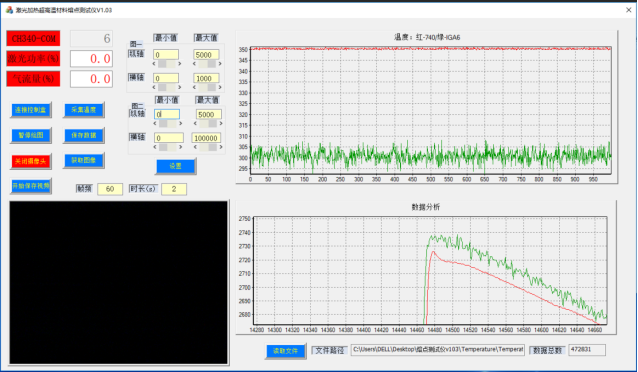

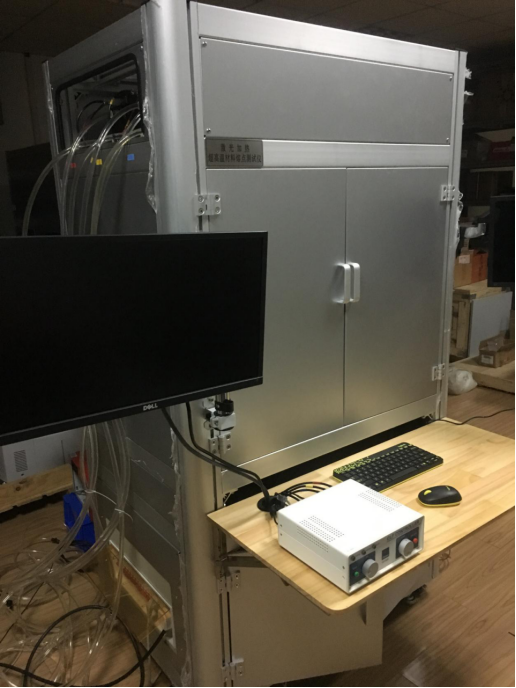

设备实物图


激光加热超高温材料熔点测试仪

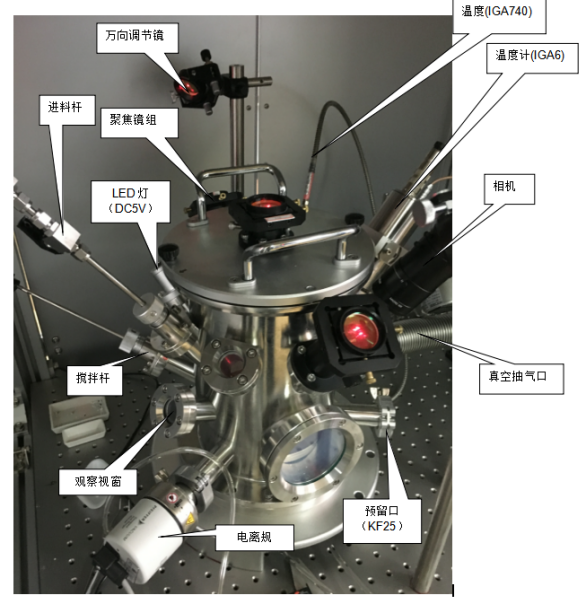

设备悬浮炉腔体实物图

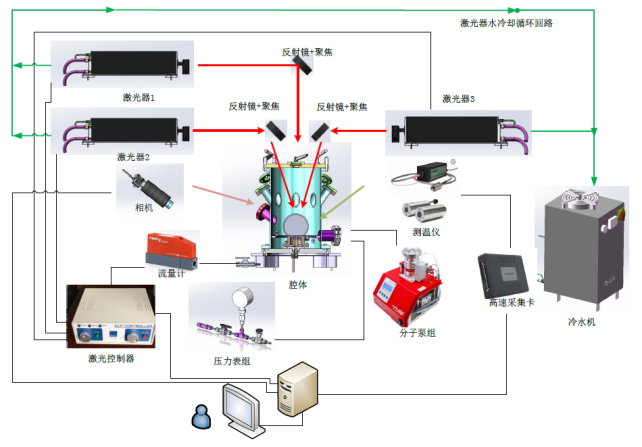

(三)原理框图

激光加热超高温材料熔点测试仪


(四)技术指标

1,加热温度可测,温度范围300-3050℃,全封闭激光光路;

2,腔体配7个以上观察窗口;腔体真空度<0.98Pa;

3,气浮装置可通过氧气、氩气、空气等,气体流量可控;可稳定悬浮加热融化1.5mm-5mm的标准样品;

4,红外光纤测温仪,测温范围300-3050℃,响应时间10ms

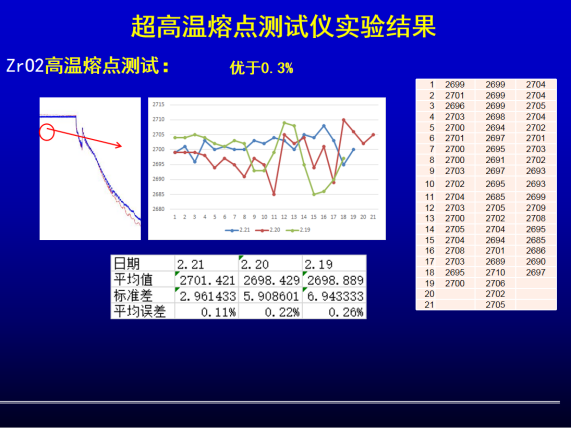

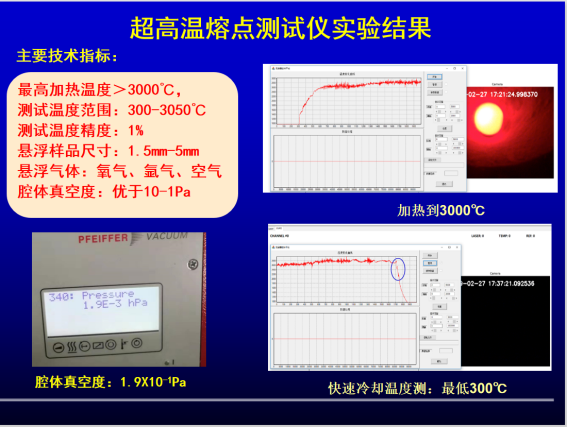

(五)技术指标验证及实验结果

激光加热超高温材料熔点测试仪

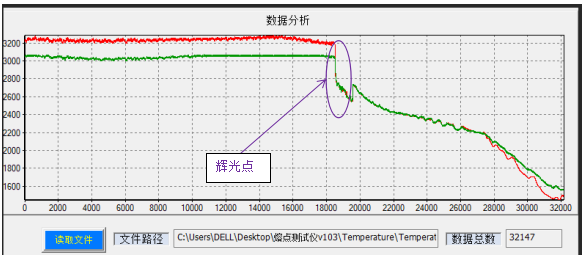

熔点验证测试:辉光点检测

激光加热超高温材料熔点测试仪

激光加热超高温材料熔点测试仪

激光加热超高温材料熔点测试仪

(六)配置清单

序号

型号规格

配置内容

1

MBS-0609

基本框架,主要包含:

1. 安装框架 985*720*1780cm

2. 工业级光学面包板 90*60**5cm

3.三组门禁自锁装置

4. 供电箱

2

MVF-6001

主悬浮炉体单元,主要包含:

腔体配有7个观察窗口;

腔体密封漏气率<1.0*8-10(mbar-ltr/s)

炉体配有3CO2激光器透射窗口;

炉体喷嘴配有水冷单元

腔体配有真空进料机构和样品位置调节机构;

3

AVM-84FS

真空单元;包含真空分子泵组,涡旋式干泵,真空计

4

OLH-F100

进口美国 3组全金属射频CO2激光器,总功率大于300W 优化的光路设计,全封闭激光加热光路; 包含全套激光光路包含3组红光指示器 配套激光电源,配套控制器,配套闭环控制单元

5

DVM-5002

进口高精度气体质量流量计组 质量流量计,量程0-5L/M 适合气体,氧气,氩气,空气; 配单向阀、球阀、压力表

6

ALC-5100

激光器冷却单元 5.13KW制冷能力 内循环水冷机,高扬程版本 配水管、卡箍、水路控制等

7

DTM-L740-IGA6TV

进口高速高温红外测温及视屏定焦单元:通过视屏观察和精确定位测试位置,测温范围 300-3050℃,测温精度 0.75%;最高测试速度6μs 实现不同部位温度的测量 配套安装架及附件

8

DCC-5003

控制及反馈单元 悬浮炉控制器 (CLF-5000) 计算计,含显示器 专用控制软件CLF Basic版,实时显示气体、激光功率、温度数据。可通过PID进行加热及保温设置

9

AVC-9001

视屏监控单元 辉光亮度自动高速调节相机 配套成像镜头、安装架及附件

10

AST-9002

防护及配套使用工具,激光防护眼镜


如何订购:

请与我们的专业人员沟通或充分了解您的具体要求,然后确定配置方案。上表是我们特定案例配置;
